在本文中，英銳恩單片機開發工程師們使用了8051單片機和超聲波傳感器制作了一個超聲波測距儀。我們知道，有很多種方法可以用來測量距離。該方案制作的超聲波測距儀系統可測量3米的距離，最遠可達4米。

超聲波測距儀原理

通常，可以使用脈沖回波和相位測量方法來測量距離。在此，可以使用脈沖回波法來測量距離。超聲模塊將信號發送到對象，然后從對象接收回波信號，并產生輸出信號，該信號的時間周期與對象的距離成比例。事實上，超聲波傳感器的機制類似于RADAR（無線電檢測和測距）。

而該超聲波測距儀的電路是根據常溫下聲波的速度，計算出物體的距離，并在LCD上顯示該距離。

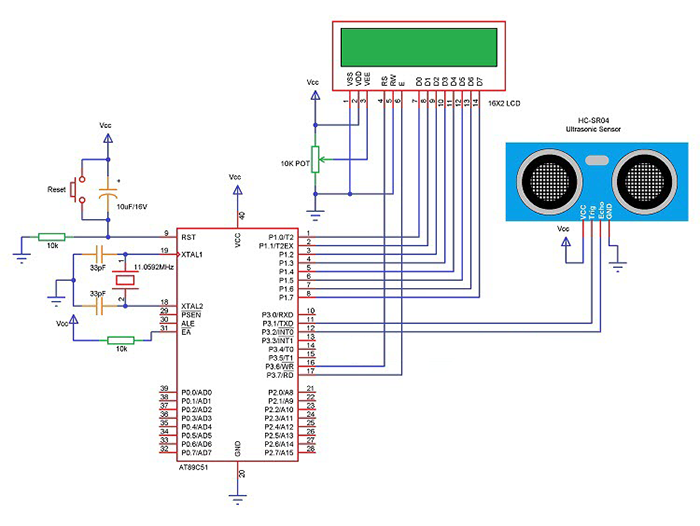

一、基于8051單片機開發的超聲波測距儀電路圖

二、超聲波測距儀的電路設計

該項目的主要組件是AT89C51單片機，超聲波傳感器和LCD顯示器。超聲波傳感器的TRIGGER和ECHO引腳分別連接到P3.1和P3.2引腳。LCD數據引腳連接到單片機的PORT1，而控制器引腳RS，RW和EN分別連接到P3.6，GND和P3.7。此處，LCD（液晶顯示器）用于顯示物體的距離。10KΩPOT用于改變LCD的對比度。單片機、LCD和超聲波傳感器的電源引腳連接到5V DC。

三、超聲波模塊（超聲波傳感器）

HC–SR04超聲波模塊基于SONAR原理工作，旨在測量小型嵌入式項目中對象的范圍。它提供了出色的范圍檢測，具有高精度和穩定的讀數。

四、超聲波測距儀所需的組件

（1）AT89C51單片機；
（2）8051編程板；
（3）編程電纜；
（4）HC–SR04超聲波模塊；
（5）16 x 2液晶屏；
（6）10KΩ電位器；
（7）10uF/16V電解電容器；
（8）2 x 10KΩ電阻（1/4W）；
（9）0592 MHz晶振；
（10）2 x 個33pF電容器；
（11）按鈕；
（12）連接線；
（13）電池。

以上就是英銳恩單片機開發工程師們分享的使用8051單片機制作超聲波測距儀方案。
