全球功率半導體和管理方案領導廠商——國際整流器公司（International Rectifier，簡稱IR）近日推出IR3084和IR3084U兩款XPhase 控制IC，延伸了IR XPhase可擴展多相轉換器芯片組產品。新的IC能夠與IR現有的IR3086A相位IC和IRF6617、IRF6691等DirectFET功率MOSFET配合使用，在130A的應用中實現 7相位，可比5相位的設計提高3%的工作效率。

IR3084符合Intel VR10.x和VR11微處理器核心電源的要求，而IR3084U則是一款通用電壓識別（VID）器件，是同時針對VR10.x和VR11及AMD Opteron VID代碼和啟動序列的產品。

   XPhase芯片組是為增強臺式機、服務器、穩壓模塊（VRM） 和嵌入式系統的功率密度和效率而設計的。由于相位數目由5個增加到7個，每相位電流也相應下降，因此設計人員可以使用更小型的電感器和更少的輸出電容器。這將使電路面積由3,200 mm2減小到2,400 mm2，節省了25%的電路板面積。

   7相位的IR3084解決方案包含IR6617和IRF6691 功率MOSFET，可在滿載電流下實現88%的效率，無需任何散熱器。

   IR中國及香港銷售總監嚴國富表示：“去掉穩壓器散熱裝置后，不僅降低了產品的制造成本，還改善了扁平型1U 和刀片型服務器中CPU的氣流效果。這都有助于提高系統效率及產品的長期可靠性。”

   這兩款控制IC都能實現0.5%的全面系統精度，并具有差動式電壓遙感功能。此外，它們還具備150kHz 到1MHz的可編程振蕩器、溫度遙感和具有可編程涌動過流保護的無損耗式DCR電流保護功能。IR3084U包含一個VID選擇引腳，可以輕松地從AMD代碼轉移到Intel VID代碼。

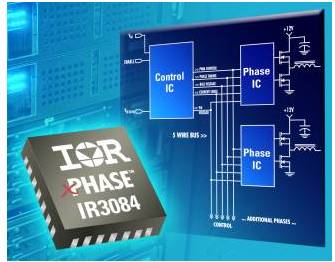

   XPhase是IR開發的分布式多相構架，其中包含簡單的五路總線模式控制IC和相位IC，無需改動基本設計就可以隨時增減相位。五路模擬總線包含偏置電壓、相位時序、均流、誤差放大器輸出和VIP電壓。

   由于省去了控制IC與相位IC之間的點對點布線，五路總線縮短了互連結構，降低了寄生電感和噪聲，簡化了印刷電路板布局，從而得到更可靠的設計。有關IR XPHase結構的詳細資料，可瀏覽IR XPhase網頁

   IR3084和IR3084U的數據資料只提供給獲得VR11授權的用戶。兩款XPhase控制IC現已供貨。它們均不含鉛，而且符合有害物質管制規定（RoHS）?；疽?guī)格如下：
