單片機新品速遞！英銳恩推出高性價比的基于8051內核的低功耗增強型8位單片機EN8F5113，該MCU帶有12位ADC、PWM、SPI、I2C、EUART，內置內置EEPROM和Flash。

一、單片機介紹

EN8F5113單片機是通用型1T 8051 Core單片機（MCU）。在同樣的系統時鐘下，比傳統的8051運行更快速，性能更優越，指令代碼完全兼容傳統8051。

EN8F5113保留了標準8051的主要特性，包括256字節RAM和2個16位定時器。芯片還集成了1K字節外部擴展RAM，可靈活配置的EEPROM、RTC和8K Flash，并且可實現在應用中編程（IAP）功能。此外，集成了10路12位帶數字比較功能的ADC，兩個自帶波特率發生器的串口，1路8Mbit/s主從可配的SPI接口，6路16位分辨率的PWM等其他豐富的外設資源。

由于EN8F5113單片機內部集成了RC振蕩器（IHRC）、看門狗定時器、上電復位和低電壓復位等功能，從而省掉了外部晶振以及復位等外圍電路，同時支持多種低功耗工作模式；

總的來說，EN8F5113是一顆高性能、低成本、高可靠性的8位MCU。具有合理的資源配置、極佳的低功耗與超強抗干擾性能，BOM精簡，納安級別的待機功耗。

二、EN8F5113單片機部分詳細參數

ROM：8K字節FLASH；
RAM：Idata 256字節，Xdata 1024字節；
EEPROM：128字節；
12bit ADC；
支持ISP、IAP；
低功耗RTC；
增強型PWM輸出；
兩個增強型串口：EUART0 / EUART1；
超寬工作電壓：1.8～5.5V；
序列號：支持96bit唯一序列號；

時鐘源：
（1）內部高頻 RC振蕩器（IHRC）：16MHz（1.8V～5.5V: ±1% @ -25℃～85℃；±2% @ -45℃～125℃）；
（2）外部時鐘輸入：2～16MHz；
（3）晶體諧振器：（LOSC）32768Hz、（HOSC）2-16MHz；
（4）多種可配置時鐘輸出（與BEEP IO復用）；
（5）I/O口：17 個雙向CMOS I/O管腳；
（6）定時器：2個16位定時器T0/T1；
（7）1路主從可配置的SPI，接口時鐘速度為 8M（fsys/2）；
（8）1 路主從可配置的I2C接口。

中斷源：
（1）定時器 T0/T1；
（2）RTC定時中斷；
（3）EUART0/EUART1；
（3）ADC；
（4）可配置比較器中斷；
（5）LVD；
（6）PWM周期中斷；
（7）SPI 中斷；
（7）I2C 中斷；
（8）17個IO中斷；
（9）10個 IO，支持Deep Sleep Mode 下外部喚醒（與 GPIO 復用）。

復位源：
（1）POR（上電復位）；
（2）LVD（掉電復位）；
（3）看門狗復位；
（4）PIN Reset。

省電模式：
（1）Active Mode：<250μA/MIPS；
（2）Sleep Mode：TYP<5μA；MAX<10uA；
（3）Deep Sleep Mode：TYP <20nA；MAX<500nA；
（4）內建低電壓檢測模塊（16 step可調）。

三、封裝方式

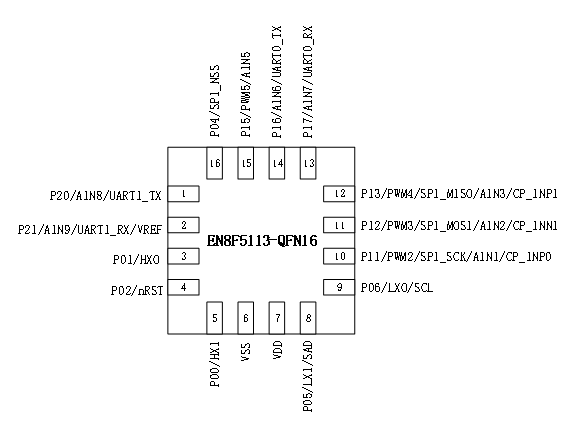

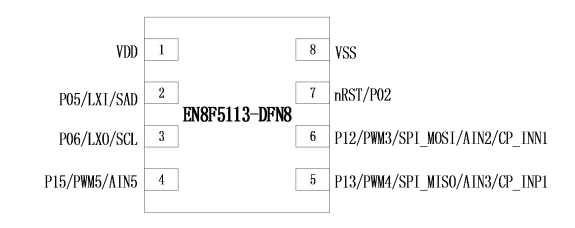

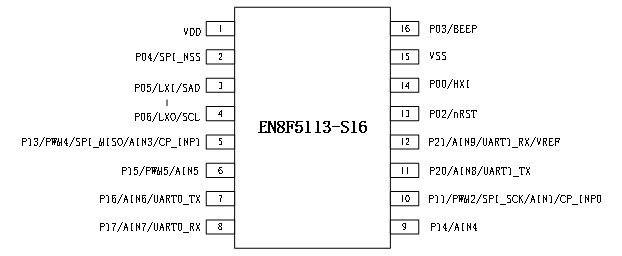

EN8F5113單片機的封裝方式包括：QFN、DFN、SOP、TSSOP，最大支持20 Pin封裝，詳細封裝腳位請參考下圖：

以上就是英銳恩單片機開發工程師分享的8位低功耗8051單片機EN8F5113。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機、運放芯片和模擬開關。
