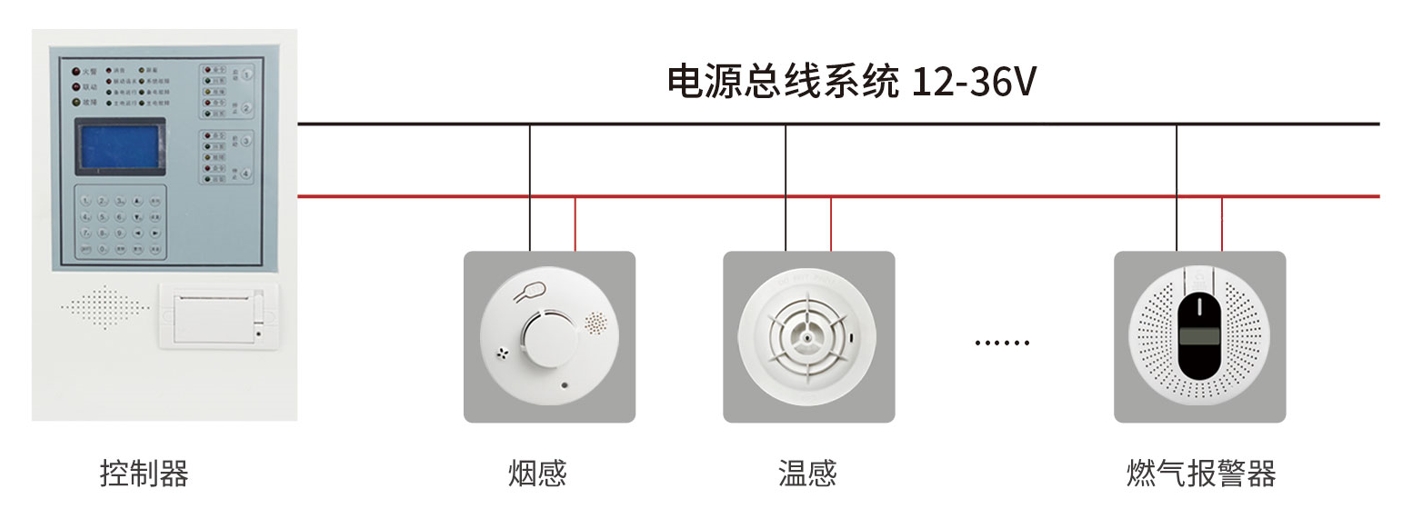

火災的防控不僅是提前發現火情，在應對火災時更需要統一的調度。總線式煙感器在檢測到火災信號后，通過總線系統給主機發送信號，主機可與廣域網、局域網、485總線、LORA無線、物聯網、監控、手機報警等等聯動。

英銳恩總線式煙感器芯片EN8F17OP，高度集成：耐高壓LDO、高精度運放和偏置電路、總線收發碼通信電路、低頻2MHz獨立時鐘、高精度ADC、大電流IO口等，非常適合總線型煙感器。

一、EN8F17OP煙感芯片特點

（1）集成煙霧檢測電路

兩組高精度運放，用于光電信號轉化和采集的信號放大。芯片內置偏置電路可以確保其在正常工作狀態下能夠靈敏地檢測到煙霧或火焰信號，同時降低誤報率。

兩路大電流輸出，用于驅動紅外發射二極管與紅外接收二極管。減少外圍器件，增加煙感器工作穩定性。
支持雙發一收，雙發雙收設計。多光源檢測使煙感器更容易檢測到微小的煙霧顆粒，增加煙感器靈敏度。

（2）集成總線收發電路

集成總線收發碼電路可以減少外部組件的數量，簡化整體設計，減小系統板占用空間，降低系統成本。
總線自跟隨設計，使芯片在總線通信中動態調整總線的時鐘頻率，從而適應總線設備的工作速度。
回碼電流調節功能，可調節光電二極管中電流大小，實現煙霧檢測靈敏度的精確控制和調節。
內置兩組耐高壓LDO設計，耐壓40V，分別輸出 5V和3.3V。

（3）低功耗設計

集成獨立2M時鐘，滿足低功耗需求。
EN8F17OP采用成熟芯片架構，便于開發及移植。芯片程序開發采用通用編譯器，開發界面友好。

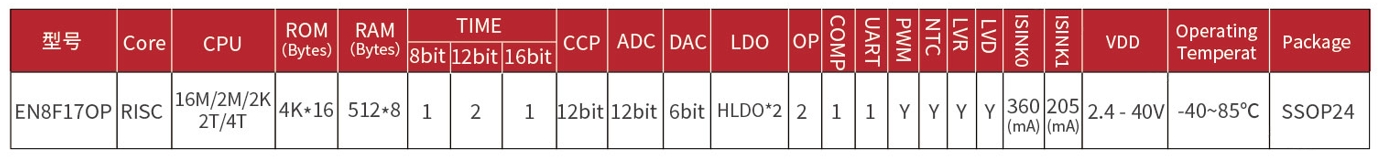

二、EN8F17OP煙感芯片簡介

三、EN8F17OP煙感芯片參考電路
