EN4056電源管理IC，是一款完善的單節鋰離子電池采用恒流/恒壓線性充電電源管理芯片。 EN4056-電源管理IC專門設計適用于USB 的供電規格。得益于內部的 P-MOSFET 架構，在應用上不需要外部檢測電阻。在大功率運行或高環境溫度時，熱反饋可以自動調節充電電流以降低芯片溫度。

充電電壓被限定在 4.2V，充電電流通過外部電阻調節，最大可充 1.1A  的充電電流。在達到目標充電電壓后，當充電電流降低到設定值的1/10  時，EN4056  就會自動結束充電過程。當輸入端（交流適配器或 USB  電源）拔掉后，EN4056  自動進入低電流狀態，電池漏電流將降到 2uA 以下。EN4056 還可被設置于停機工作狀態，使電源供電電流降到 55uA。 EN4056 還具備其余特性包括：電池溫度檢測，充電電流監測，輸入欠壓閉鎖，自動重新充電和充電及充電已滿的指示。

鋰電池控制芯片功能特性 ：
●  可編程充電電流可達 1.1A.
●  實現對單節鋰離子電池的完全線性充電管理
●  恒流/恒壓充電并具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能
●  USB  接口管理單片鋰離子電池
●  預設充電電壓為4.2V
●  充電電流輸出監控
●  充電狀態指示標志
●  自動重新充電
●  1/10 充電電流終止
●  待機模式下的供電電流為 55uA
●  2.9V 涓流充電閾值電壓
●  軟啟動限制了浪涌電流
●  采用ESOP-8 封裝

鋰電池控制芯片應用領域 ：
●  手機，MP3，PD
●  藍牙應用
●  USB 接口充電器

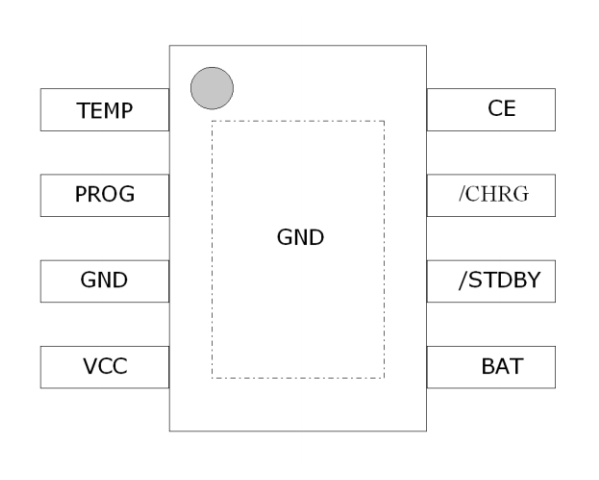

鋰電池控制芯片EN4056腳位功能定義圖：

可在文檔下載中查看EN4056-電源管理IC數據手冊查看。
