近來，國內對高性價比便攜消毒殺菌燈產品有著強烈的需求。為此，英銳恩推出了手持式紫外線消毒燈方案。便攜式UV殺菌燈體積小、重量輕，可用于居家或外出時對物品，比如：餐具、玩具、兒童爬行墊、電梯按鈕、門把手等進行殺菌除螨。

一、LED紫外線消毒燈原理

便攜手持式紫外線消毒燈方案采用能夠發射紫外線波長260nm~300nm的LED燈珠。據研究顯示，該波長的紫外線能夠有效破壞細菌的DNA結構，以達到消毒殺菌效果。

二、手持紫外線消毒燈方案介紹

由英銳恩推出的手持紫外線消毒燈方案，其主控芯片為EN8F1513，上電默認進入關機狀態，短按按鍵（小于0.5s）進行開關機，開機時電源燈常亮，關機時電源燈熄滅，關閉數碼管和所有燈。開機狀態，當電池電壓低于3.30V時，進行低壓報警（報警燈閃爍，0.5s亮，0.5s滅）。當電池電壓低于3V時，關機。

觸摸開關只在開機的狀態下有效，長按3s進入工作模式，短按（小于0.5s）進入待機模式。

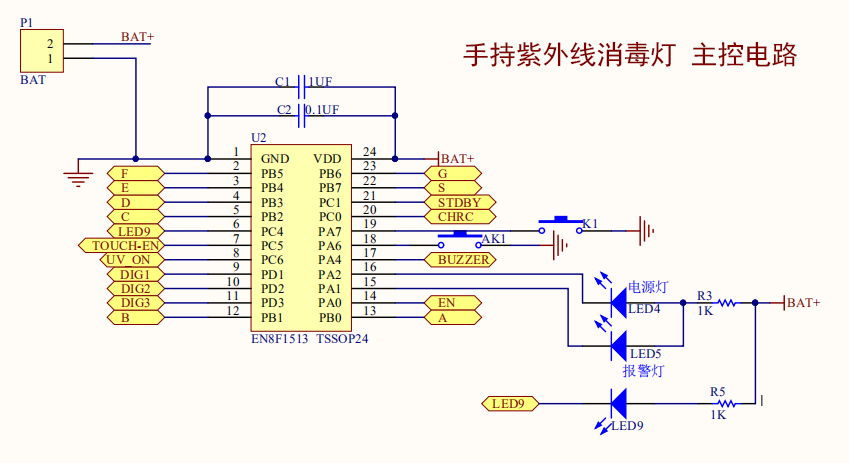

三、手持紫外線消毒燈方案主控電路圖

1、工作模式

（1）打開消毒燈；
（2）數碼管進行計時，1s刷新一次；
（3）觸摸開關燈進行閃爍（亮1s，滅1s）；
（4）工作模式下，任意方向傾斜45度以上，暫停計時，關閉消毒燈和觸摸開關燈；
（5）工作模式下，當電池電壓低于3.00V時，進行低壓報警（報警燈閃爍，0.5s亮，0.5s滅），數碼管顯示OFF，觸摸開關燈進行閃爍（亮1s，滅1s）；
（6）工作999s進入待機模式。

2、待機模式

數碼管清零，關閉消毒燈和觸摸開關燈，空閑3min自動關機。

3、充電模式

（1）電源燈閃爍（0.5s亮，0.5s滅）；
（2）充電模式下，所有按鍵，開關無效；
（3）充滿時，電源燈常亮；

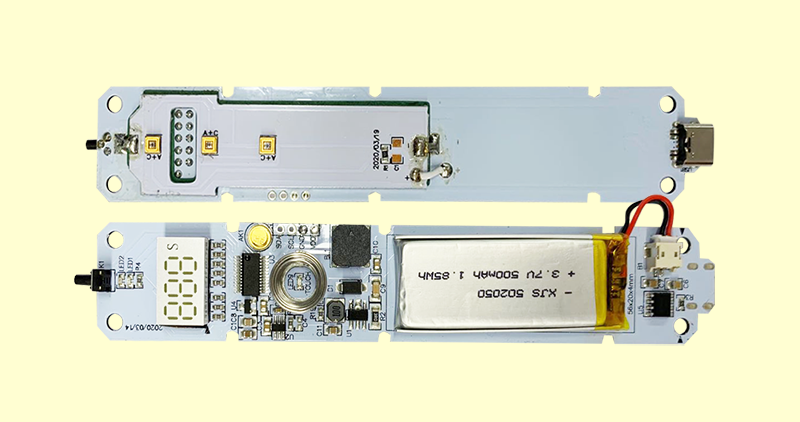

四、手持式紫外線消毒燈方案PCBA案例

英銳恩手持式紫外線消毒燈方案可提供的服務包括：提供主控芯片（MCU）、PCB設計、單片機程序開發、技術支持，支持方案定制。

以上就是英銳恩單片機開發工程師分享的手持式紫外線消毒燈方案。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機、運放芯片和模擬開關。
