對于包括白光LED在內的大功率LED，這些照明系統需要進行更復雜的調節，以確保系統中每個LED上的電流和電壓都穩定。雖然可以通過一些外部電子元器件來構建穩壓器，但使用LED驅動器IC來控制系統要容易得多。英銳恩單片機開發工程師介紹，這些芯片專門設計用于為L(zhǎng)ED提供高效率的DC電源。

一、為什么要使用LED驅動器？

我們可以將LED驅動器IC視為一個集成在芯片上的電源穩壓器，它專門設計用于調節電流或電壓，為大功率LED提供恒定電壓或電流。對于大功率照明系統，可以使用LED驅動器IC來控制LED功率輸出，它可將高輸入電壓轉換為較低的直流電平。

英銳恩單片機開發工程師介紹，通過調整LED驅動器IC的輸出功率，可以調整LED的亮度。大功率LED驅動器IC通常焊接在PCB板的表面，以將熱量散發到基板中。對于調光控制，有些LED驅動器IC可通過I/O端口在內部編程，而另一些LED驅動器在MOSFET驅動器上使用PWM調光來控制功率輸出（類似于開關穩壓器）。

二、如何使用單片機的PWM進行調光？

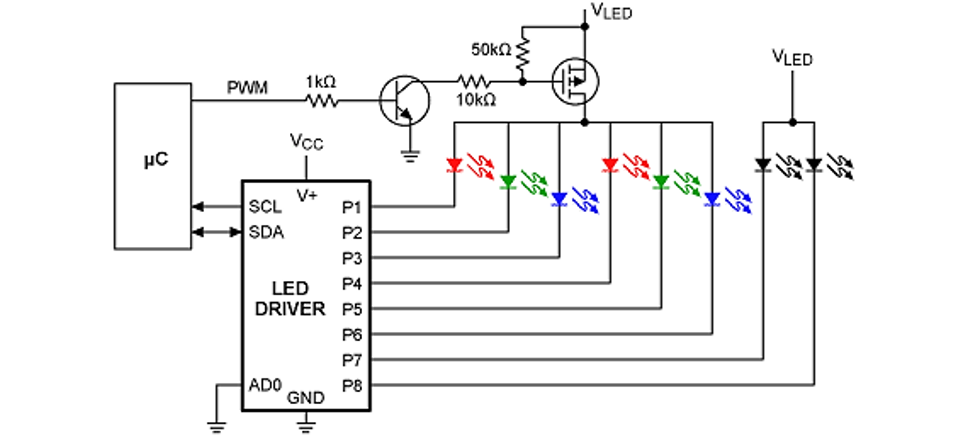

英銳恩單片機開發工程師表示，調整一串LED亮度的常用的方法是使用單片機的PWM信號。這里舉一個例子，如何使用MCU進行PWM調光。如下圖所示，輸出MOSFET上的50 kOhm電阻創建了一個反饋環路，為下游LED提供高電壓/電流輸出。請注意，在這種布置中，盡管串聯實現很常見，但這里介紹的是使用并聯電路驅動白色LED。我們可以使用單片機（MCU），通過調節PWM占空比來控制功率輸出。占空比的大小可以基于傳感器讀數（例如溫度傳感器）或使用用戶的一些輸入來完成。

在此示例中，LED驅動器的作用類似于并聯電流調節器，而PWM信號和MOSFET在開關頻率下的正向電壓附近驅動LED開關。然后，平均功率與PWM信號的占空比成線性比例關系。還可以在每條腳上增加一個高功率限流電阻，以防止開關過程中過驅動。

在該案例中，其優點是設計人員可以將多個電源設置編程到MCU中。使用一個簡單的8位MCU，就可以將多個PWM設置存儲到EEPROM中，用戶可以通過按鈕進行切換。

一旦決定了如何跟好地調節輸出功率并提供調光，下一步就該選擇一個LED驅動器IC來為照明系統提供所需的功率了。

三、選擇LED驅動器IC的技巧

LED驅動器具有模仿標準功率調節器的多種功能，但它們可能包括其他功能，例如可編程性，用于調節的電流檢測反饋和溫度感應。對于大功率LED驅動器IC，需要考慮的重要規格有幾個點：

1.輸出電壓和電流。為了使LED點亮，輸出功率必須等于或高于二極管的正向電壓和正向電流。某些LED驅動器的作用類似于降壓或升壓轉換器，它們以特定電流以等于或高于正向DC電壓輸出，從而提供所需的功率輸出。

2.串聯與并聯輸出。較小的LED驅動器可能僅在高電壓和固定電流下具有單個輸出，從而允許串聯驅動一串LED。具有多個輸出的LED驅動器IC通常用于并行使用。

3.集成與外部PWM（使用單片機）。某些LED驅動器包含PWM發生器，并將信號直接提供給MOSFET。

4.電源效率。對于高功率系統，這是很重要的一點，因?yàn)樗鼪Q定了熱量損耗的功率。

對于LED串聯和并聯輸出，可以并行輸出到多條LED線，其中每條線包含串聯的多條LED線。注意輸出的總正向電壓和電流，因?yàn)檫@將確定你可以在照明系統中使用多少個串聯或并聯絞線。
