單片機電路中的接地和家庭電路的接地一樣嗎？剛接觸電路的人可能會這么問，或者會問“接地是什么？”。首先，我們需要知道，電子設備的接地不同于墻上插座的接地。

在本文中，英銳恩單片機開發(fā)工程師將簡單介紹一下什么是接地。

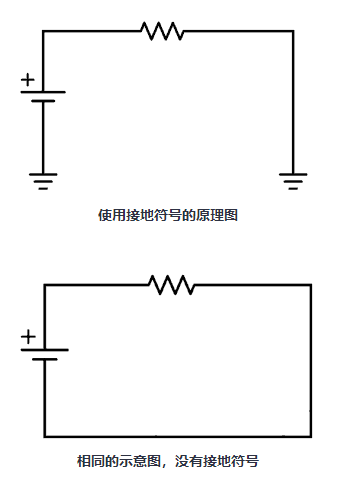

在電子學中，接地只是我們在電路中特定點所使用的名稱。例如，在具有一個電池（帶正極和負極端子）的電路中，我們通常將負極端子稱為接地。為了簡化繪制電路，我們使用一個符號來表示：

因此，你不必在要連接到負號的所有位置上畫線，而應在其中放置接地符號。當負號連接很多的時候，這會使電路圖更簡潔。如下圖所示：

一、顯示接地符號時的電流流動

要查看帶有接地符號的電路圖中電流的流動方式，只需連接所有具有接地符號的點。下圖為帶電流方向的示意圖：

二、具有正極、負極和接地連接的電路

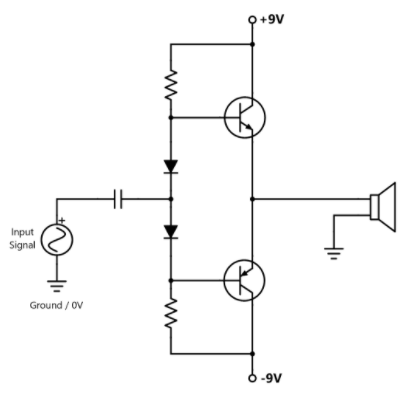

在一些示意圖中，您會找到到正極端子，負極端子和接地端子的連接。這些在放大器電路中很常見：

那么，這是什么原理呢？

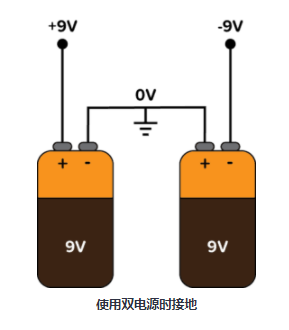

在這種情況下，接地是正極端子和負極端子之間的中間點。例如，可以通過串聯(lián)連接兩個電源來創(chuàng)建這三個電壓點：

由于上圖的接地端子位于+9V和-9V之間，因此將其稱為零伏（0V）是正常的。
