電子轉速測量儀是一種測量旋轉物體速度的裝置，比如電動機等，它的速度取決于電動機在一分鐘內的轉數。在本文中，英銳恩單片機開發工程師們使用一顆8051單片機，設計了一個簡單的非接觸式或非接觸式電子轉速測量儀。

非接觸式電子轉速測量儀背后的原理

非接觸式電子轉速測量儀的基本原理涉及一個帶有傳感器，控制器和執行器的簡單嵌入式系統。此處使用的傳感器是紅外（IR）發射器-接收器對，使用的單片機是裝有編譯代碼的8051單片機，而執行器是用于顯示電動機速度的顯示設備。

傳感器通過光的傳輸和反射原理在不實際接觸電動機的情況下感應電動機的速度，并產生信號。該信號被轉換為電信號并反饋到單片機，該單片機被編程為以一分鐘內的電動機轉數來計算速度。該速度顯示在7段顯示器上。

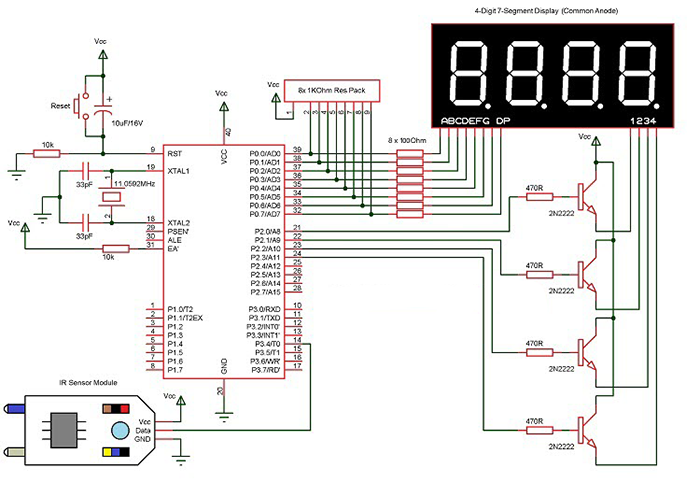

一、非接觸式電子轉速測量儀原理及電路圖

轉速測量儀基本上用于測量電動機的角速度。它可以是帶有熱齒輪和主軸裝置的機械設備，也可以是將角速度轉換為電信號的電氣設備。電子轉速測量儀可以是交流電轉速測量儀，又可以是直流電轉速測量儀。

傳統的轉速測量儀是接觸式轉速測量儀，由于接觸參數的變化會產生錯誤的結果，但非接觸式電子轉速測量儀比較有優勢，它不需要與要測量其速度的設備進行任何接觸。

二、如何設計非接觸式電子轉速測量儀？

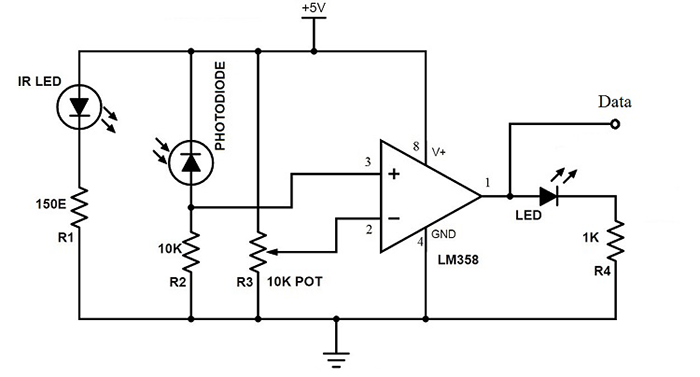

傳感器電路設計，如下圖：

傳感器電路由一個紅外發射器和一個紅外接收器組成。IR LED用作發射器，光電二極管用作接收器。該方案使用反射型紅外傳感器。在這種類型中，紅外發射器和接收器并排放置。

紅外發射器電路非常簡單。紅外發射器的陽極連接到5V電源，陰極通過150Ω的限流電阻接地。因此，IR發射器開始發射紅外線。

該方案中使用的IR接收器是一個光電二極管，必須反向連接。負極或負極連接到5V電源，正極或負極通過10KΩ的限流電阻接地。

最后，IR接收器的輸出提供給比較器。比較器將IR接收器的輸入與參考值（通過10KΩ電位計給出）進行比較。如果來自IR接收器的輸入大于參考值，則比較器的輸出將為HIGH，否則輸出將為LOW。

以上就是英銳恩單片機開發工程師們分享的使用8051單片機制作的非接觸式電子轉速測量儀。
