在單片機開發之余，英銳恩的工程師們開發了一款操作簡單的適合兒童和老人使用的緊急報警器方案。在這個方案中，僅使用了一顆NE555定時器IC和其他一些易于使用的組件來設計和構建簡單的緊急警報電路，該電路可用于其他發生緊急情況時的激活警報。

對于老人和小孩，尤其可能會出現任何緊急情況。比如兒童遭遇不法分子，或老人身體狀況不佳。這時候，就需要一個報警器，以提醒家人、鄰居或其他人員的注意。在本文中，我們將制作一個簡單的緊急報警器，該警報可以幫助我們立即通知他人有關我們的惡劣情況。

一、緊急報警器方案所需電子組件

（1）NE555芯片；
（2）電阻–1KΩ；
（3）電阻–22KΩ；
（4）電阻–100KΩ；
（5）電容器–10uF；
（6）9V電池；
（7）按鈕；
（8）蜂鳴器；
（9）面包板；
（10）連接線。

二、緊急報警器方案原理

該電路由低成本硬件組成，使用NE555定時器、蜂鳴器、一些電阻和電容器。它使用簡單，對NE555定時器、蜂鳴器、電容器等不太敏感的硬件，使其可靠運行。

盡管沒有使用排他性的安排來對可變參數進行任何補償，但是默認情況下該電路是堅固且易于使用的。只需按下一個按鈕即可輕松處理緊急情況，這對用戶非常友好。

三、緊急報警器方案如何運行？

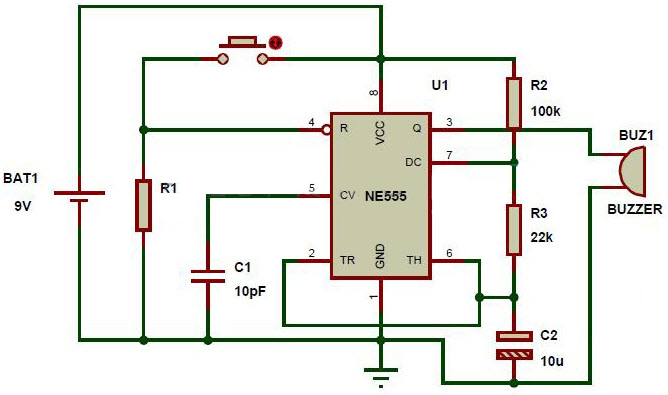

NE555在不穩定模式下使用，其頻率取決于電阻器R2，R3和C2的值。R2=100KΩ，R3=22KΩ，C2=10uF。

通過以穩定模式將給定參數替換為NE555的各個公式，可以得到以下值。電路的工作頻率經計算為1Hz。通過使用頻率信息找到電路的時間周期，我們將電路的時間周期設為1秒。這意味著電路的開-關重復時間周期約為1秒。

在分析了上面給出的緊急警報電路的通斷時間后，我們發現該電路將保持開啟狀態約0.845秒，并保持關閉約0.152秒。

當未按下按鈕時，電路處于禁用模式，因此當未按下按鈕時，警報將不起作用。盡管將一直向NE555供電，但僅當使能IC時，電路才會以穩定模式工作。僅當NE555 IC的引腳4被施加高電壓時，IC才處于啟用模式。

僅在按下按鈕時才會發生這種情況?？梢詫粹o制成具有塑料外殼，以使其具有更好的可見性并易于操作。為了演示，可以將一個簡單的蜂鳴器連接到NE555IC的輸出。
