在一些工業生產中，需要監視和控制設備的溫度，才能安全生產。為此，在該溫度報警系統方案中使用了較為穩定的8051單片機。英銳恩單片機開發工程師們推介了一個基于8051單片機的溫度報警系統方案，該方案支持在LCD顯示屏上顯示設備當前的溫度。

一、基于8051單片機的溫度報警系統方案

在本文中，使用ICDS1621來感測溫度，其作用是充當數字溫度計和恒溫器功能。主要用于提供9位溫度讀數，以指示設備的溫度控制。EEPROM用作非易失性用戶所需的溫度設置，單片機開發是基于主控芯片為8051單片機。

一組開關用于從用戶那里獲得輸入溫度，開關輸入存儲在EEPROM-24C02中。按下設置按鈕，用戶可以調整最低和最高溫度設置，從而可以設置溫度范圍。

對于DEC按鈕，我們以同樣的方式通過晶體管驅動器連接來自單片機的繼電器。繼電器的觸點，即燈顯示為負載。取而代之的是在實時系統中使用大功率加熱器。

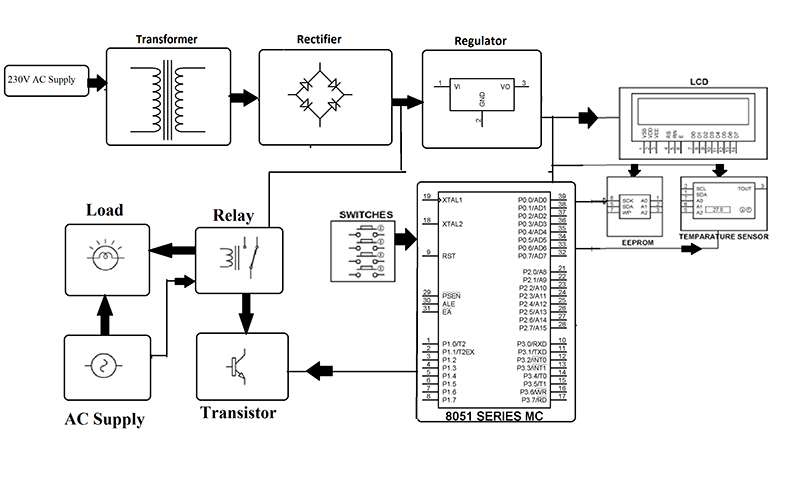

該溫度報警系統方案包括一個帶有變壓器、整流器和電容器的穩壓器，使用12VDC電源和5V電壓?；倦娐穲D如下：

二、該溫度報警系統單片機方案所需電子元器件

1.一顆8051單片機；
2.晶體振蕩器；
3.電阻器；
4.電容器類；
5.晶體管；
6.電纜和連接器；
7.二極管；
8.PCB和面包板；
9.發光二極管；
10.變壓器/適配器；
11.按鈕；
12.開關；
13.IC插座；
14.LED燈；
15.Keil uVision IDE；
16.編程語言：C。

以上就是英銳恩單片機開發工程師分享的一個基于8051單片機的溫度報警系統方案，其他替代方案支持國產單片機。
