在本文中，將解釋單片機開發中的基礎部分，使用“面包板”。面包板是組裝電子電路的基礎，那么面包板的構造是什么樣的呢，又如何連接電路。下面英銳恩單片機開發工程師們整理了一些有用的信息，方便單片機學習者更快的認識電子組件。

首先，讓我們了解一下面包板。什么是面包板？

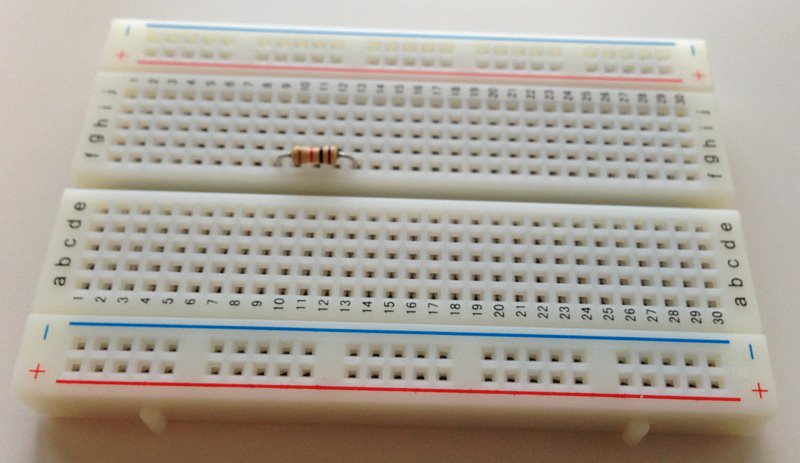

面包板可以讓你無需焊接即可組裝電子電路，外觀上從上方看一個典型的白色或透明色的板子，看起來像下圖這樣。這是我插入了一個電阻零件的面包板。

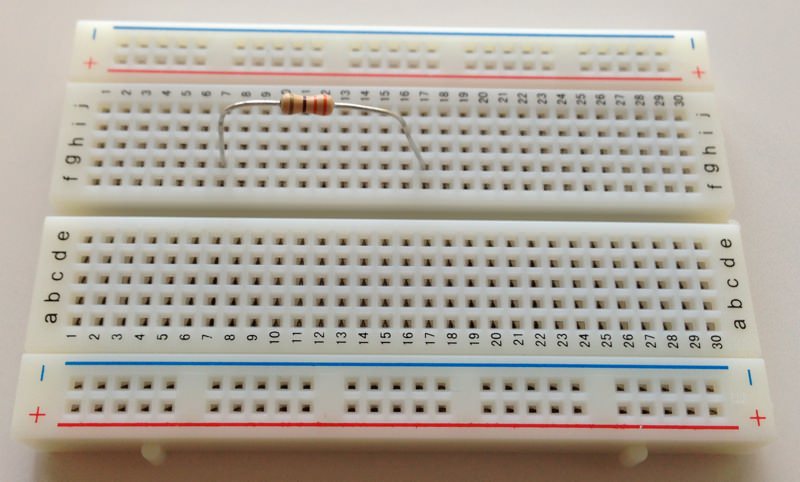

但是，如果布線較長，或電子組件較為擁擠時，引線之間可能會相互接觸并使電路短路。最好用鉗子剪掉多余的導線，然后再將其插入面包板。如下圖：

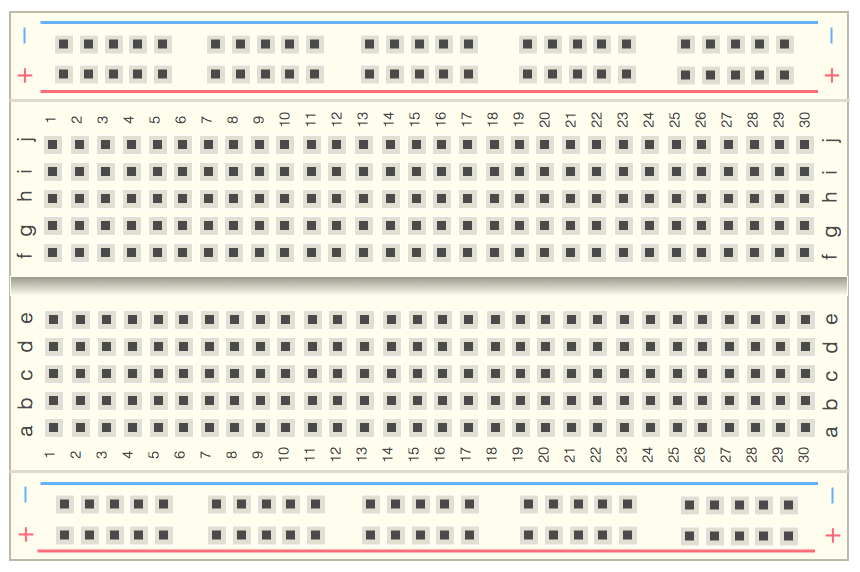

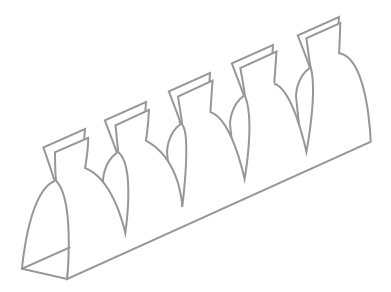

零件以這種方式插入，但是如何在面包板內部進行接線呢？請看下面的構造圖：

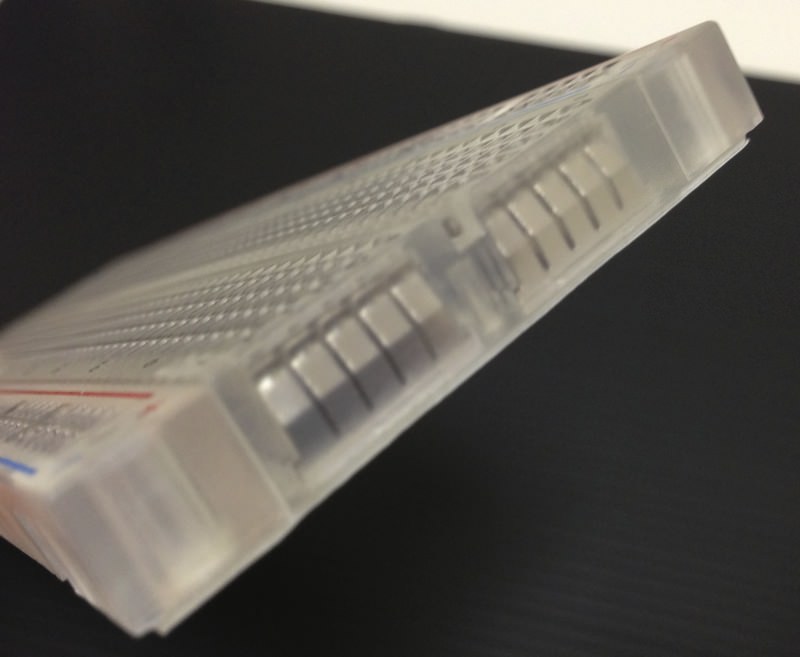

英銳恩單片機開發工程師為了進一步說明，找來了一個半透明的面包板，這下就看清楚了吧。

以上就是英銳恩單片機開發工程師分享的認識面包板的基礎知識。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機、運算放大器和模擬開關。
