在本文中，英銳恩單片機開發工程師將逐步介紹如何將PCB轉原理圖和原理圖轉PCB文件。

第一步：工程師通過電路板分析PCB布局，然后將電路分成幾個單元。
第二步：準備兩臺電腦，一臺用來查看PCB文檔，另一臺用來畫電路圖。
第三步：取回單元電路中的元件，根據我們的工作經驗進行布局。
第四步：在電腦上選中PCB文件，然后鏈接到另一臺電腦上。鏈接完成后，需要?jiǎng)h除網絡。
第五步：重復前兩步，直到PCB文檔中的所有文件都被刪除。之后，單片機開發工程師可以?xún)?yōu)化原理圖。

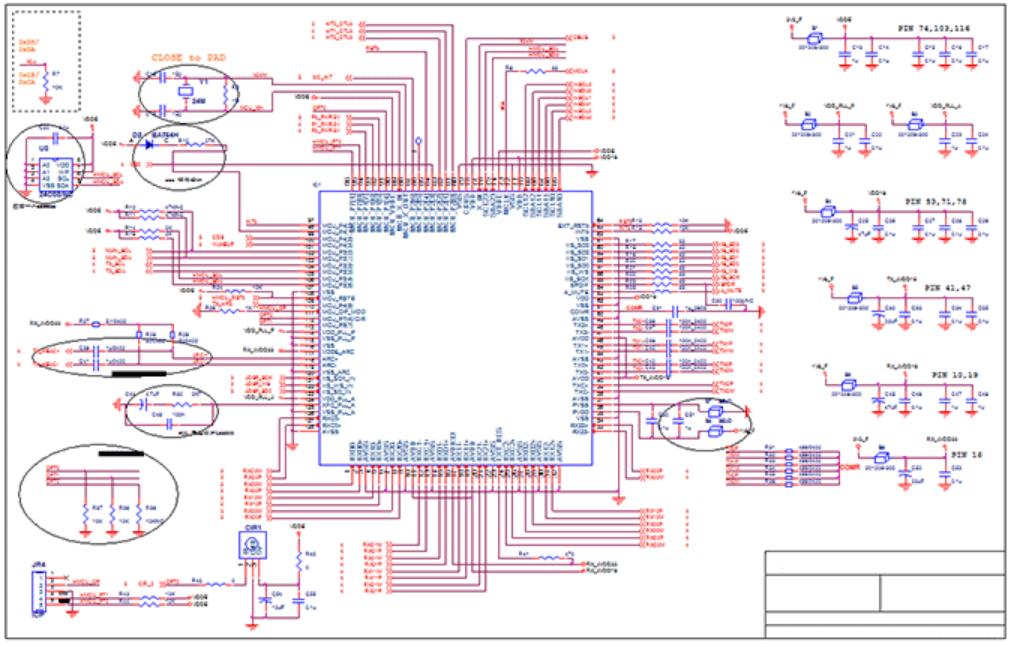

如何根據實際產品繪制電路圖？

單片機開發工程師在分析電子產品時，經常會遇到找圖的問題，尤其是老產品；電路圖可能不再存在。在這種情況下，要對產品進行分析和改進，就需要根據實際產品繪制電路圖。本次操作的技巧如下：

1.使用體積大、引腳多的元件作為繪圖參考。以此作為開始繪圖的參考，可以保證準確性，提高工作效率。

2、工程師在印刷電路板時，一定要給元器件貼上標簽，注意序列號的規律性。他們無法隨機化或記住要寫哪一個。按照特定的順序和規則進行書寫和排列，以確保在繪圖過程中不易出錯。

3. 沒有標注元器件的序列號，如果工程師要改進分析和校對，就得自己給元器件編號。不煩人，不然后面的工作會比較辛苦。重要的元器件必須做標記，以免在繪制原理圖的過程中遺漏。

4、正確區分電路板上的各種電線。電路板上有各種電線，如電源線、地線、信號線，這些電線的布局位置、規則和功能各不相同。繪制原理圖時，您必須弄清楚。

5. 畫草圖時，一定要用透明的描圖紙，并用彩筆標記。便于識別、修改、分析電路，減少誤差。另外，在畫電路圖的時候，盡量找一個類似的電路圖做參考，這樣有事半功倍的效果，非常值得新手參考。

從介紹中可以看出，將PCB轉換為原理圖的過程并不難。盡管如此，許多新手缺乏經驗或之前沒有操作過，因此他們會發現將PCB轉換為原理圖具有挑戰性。

以上就是英銳恩單片機開發工程師分享的單片機開發如何將PCB轉換為原理圖。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機。
