I2C是一種同步、多主控、多從屬串行接口，允許單片機的相互通信。作為漏極開路/集電極開路的通信標準，即使集成電路使用不同的電壓軌，I2C也允許集成電路（IC）進行通信。

一、I2C標準的四種速度

I2C標準具有四種運行速度：

1.標準模式：100 kHz；
2.快速模式：400 kHz；
3.快速模式加：1 MHz；
4.高速模式：3.4 MHz。

二、I2C總線：串行數據和串行時鐘

I2C總線使用兩根線串行數據（SDA）和串行時鐘（SCL），事實上所有I2C主從設備僅通過這兩條線相連接。每個設備既可以是發射機，也可以是接收機。

SDA和SCL信號都是雙向的。每個器件的SDA和SCL引腳均為漏極開路引腳。它們具有連接到其的上拉電阻以獲得邏輯1。邏輯1取決于電源電壓；邏輯1取決于電源電壓。沒有標準的總線電壓。

三、I2C的結構

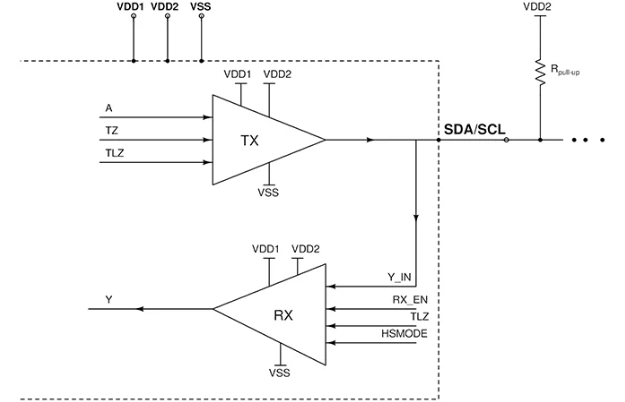

讓我們討論集成在IC中的I2C的I/O單元結構。I2CI/O單元結構的框圖如圖1所示。

圖 1. I2C的I/O驅動器框圖

在發送時間范圍內使能TX塊（使能指的是允許信號），而在接收時間范圍內使能RX塊。

四、I2C模塊中的發送器電路

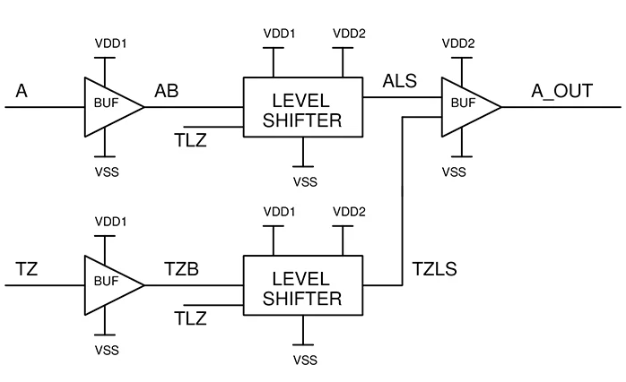

發送器電路框圖如圖2所示。

圖2.發送器框圖

VDD1和VDD2是主器件和從器件工作的兩個不同的電壓軌。VDD1是內部操作的芯片電源，而VDD2是外部系統使用的電源電壓。為了支持不同的電壓軌，需要一個電平轉換器將信號從一種電源電壓轉換為另一種電源電壓。

A是要在引腳SDA/SCL上發送出去的數據信號。VDD1掉電期間，TLZ是三態控制。TZ從VDD1移位到VDD2，以使能A_OUT的輸出漏極開路緩沖器。

如果在系統運行過程中有意或無意地使VDD1掉電，而VDD2仍處于活動狀態，則TZ使能信號變低或不確定。這可以使輸出緩沖器為A_OUT。

TLZ信號用作故障安全機制。TLZ在掉電期間被拉低，從而將TZ信號拉高。此時，不再啟用輸出緩沖區。當VDD1掉電時，漏極開路緩沖器將處于三態狀態。

五、I2C模塊中的接收器電路

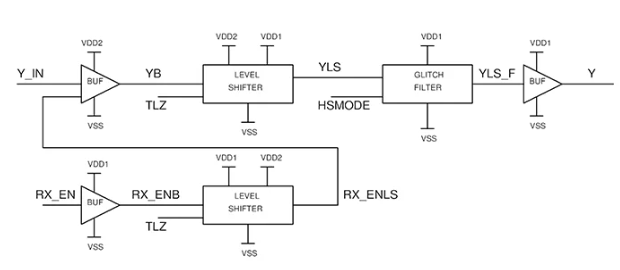

接收器電路框圖如圖3所示。

圖3.接收器框圖

接收器電路通過RX_EN信號使能。TLZ具有與發射器塊相同的功能。HSMODE信號啟用高速模式。

RX_EN信號從VDD1到VDD2進行電平轉換，以使能接收Y_IN信號的緩沖器。然后，電平轉換器將緩沖的Y_IN信號移至VDD1電壓軌。

六、使用故障過濾器

I2C信號容易受到噪聲和干擾。結果，您需要一個毛刺濾波器來濾除所有不需要的毛刺，并僅允許有效信號通過。在標準/快速模式下，<= 50ns的毛刺被抑制。在高速模式下，抑制毛刺<= 10ns。 毛刺濾波器的設計如圖4所示，時序圖圖5所示。

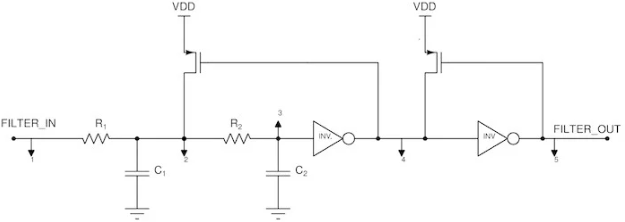

圖4.毛刺濾波器設計

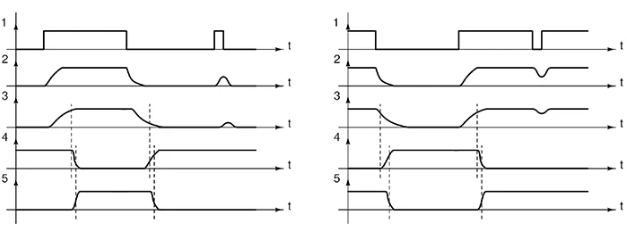

圖5.毛刺濾波器的時序圖

RC時間常數會延遲通過信號并抑制任何毛刺。R1，C1，R2，C2的組合確定要抑制的毛刺的脈沖寬度。根據I2C規范，接收器應能夠抑制標準和快速模式下<= 50ns的毛刺脈沖，以及在高速模式下<= 10ns的毛刺脈沖。 來自毛刺濾波器的輸出信號被緩沖，并被IC處理以進行進一步的操作。

七、開漏配置的上拉電阻

I2C線路上的輸出緩沖器采用漏極開路配置，我們將在有關I2C總線所需硬件的文章中對此進行詳細討論。任何I2C器件只能在這些I2C線上驅動低電平或使其處于三態。為了獲得邏輯高電平，需要在三態條件下將上拉電阻器將其拉至電壓軌。

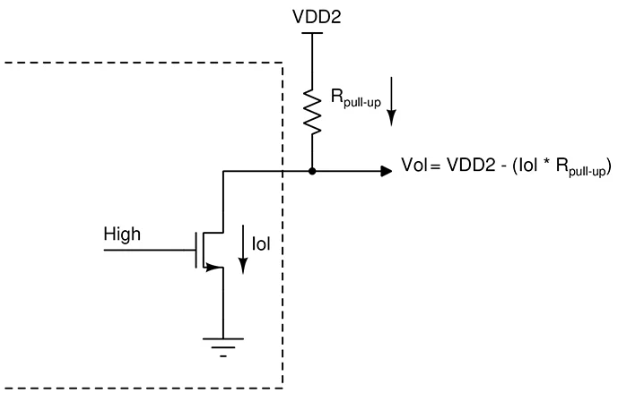

當器件驅動為低電平時，這些上拉電阻通過NMOS汲取電流，如圖6所示。

圖6.開漏配置

上升時間取決于上拉電阻和寄生電容的時間常數，通常比下降時間更長，因為下降是由器件（即由NMOS）驅動的。因此，對于不同的工作速度，需要使用不同的上拉電阻。
