我們知道晶體管種類雖然很多，但是基本上分為PNP型和NPN型兩大類。英銳恩單片機開發工程師介紹，這兩類晶體管各電極電流方向不同，其電路符號也是不同的。晶體管電路符號中發射極箭頭的方向表示晶體管各電極電流流動的方向，利用這一點可以方便分析電路中各電極電流流動方向。
NPN型晶體管與PNP型晶體管
（1）NPN型晶體管。下圖所示是NPN型晶體管電路符號指示電流方向信息示意圖，根據發射極箭頭方向可以知道不同極性NPN型晶體管的集電極、發射極之間電流流動方向。
（2）PNP型晶體管。下圖所示是PNP型晶體管電路符號指示電流方向信息示意圖，根據發射極箭頭方向可以知道不同極性PNP型晶體管的集電極、發射極之間電流流動方向。
（3）NPN型晶體管基極電流方向。如下圖所示是NPN型晶體管基極電流方向信息判斷示意圖。借助于電路符號中發射極箭頭方向，可以方便地記憶三個電流的流動方向。對于NPN型晶體管而言，發射極箭頭朝外，所以NPN型晶體管的發射極電流是從管內流向管外。

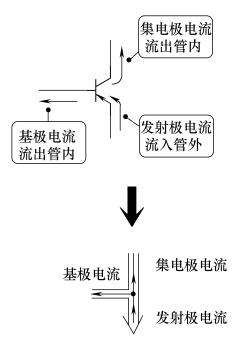

（4）PNP型晶體管基極電流方向。下圖所示是PNP型晶體管基極電流方向信息判斷示意圖。PNP型晶體管的發射極電流流入晶體管內，這樣集電極和基極電流應該流出晶體管。
以上就是英銳恩單片機開發工程師分享的“晶體管識別與電流流動方向”。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機。
