555定時器的工作原理是使用三個5kΩ電阻將電源電壓一分為三。兩個比較器將這些電壓與輸入電壓進行比較，然后相應地設置或復位觸發器。

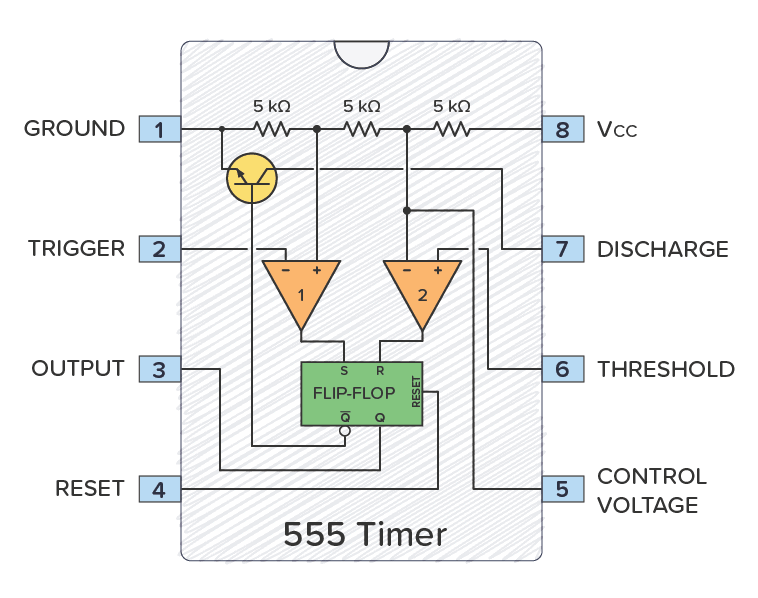

下圖為555計時器的內部結構：

555定時器的工作原理

在上圖的頂部，在VCC和GND之間有三個5kΩ晶體管。

這些電阻器將VCC電壓分成三部分。

許多人認為這些電阻器是“555”名稱的原因。但根據對發明人的采訪，它實際上是隨機選擇的。

在電阻器下方，有兩個三角形。這些是比較器。如果標有+的比較器輸入電壓高于標有-的輸入電壓，則輸出為高；否則，輸出為低。

*555定時器內的比較器

5k電阻器為每個比較器設置固定電壓：三分之一的VCC電壓進入比較器1的正(+)輸入，三分之二的VCC電壓進入比較器2的負(-)輸入。

綠色框是一個SR觸發器。它是一種簡單的存儲設備，具有兩種狀態：輸出高（翻轉）和輸出低（翻轉）。

*555定時器內的SR觸發器

它有兩個輸入，設置(S)和復位(R)。S將輸出(Q)設置為高電平，R將其重置為低電平。

Q總是與Q相反。

比較器1檢查觸發引腳上的電壓是否低于VCC的1/3。如果是，則設置觸發器，使輸出引腳變?yōu)楦唠娖健?br/>
比較器2檢查閾值引腳上的電壓是否高于VCC的2/3。如果是，它將復位觸發器，使輸出引腳變?yōu)榈碗娖健?br/>
觸發器還控制一個晶體管，當輸出為低電平時，該晶體管將放電引腳接地。

*555定時器內的晶體管

負責使輸出（引腳3）變高或變低的引腳是觸發器（引腳2）和閾值（引腳6）。

觸發引腳負責將輸出設置為高電平。當觸發引腳上的電壓低于VCC的三分之一時，比較器1輸出高電平并將觸發器設置為高電平，進而將輸出引腳設置為高電平。引腳6標記為閾值；當其電壓超過VCC的三分之二時，它負責將輸出復位為低電平。
