ADC（模數轉換器）是許多單片機開發中非常重要的一部分，本文是關于將ADC連接到8051單片機。ADC0804是此處使用的ADC，在進行接口程序之前，我們必須清楚地了解ADC0804的工作原理。

一、ADC0804

ADC0804是一顆8位、單通道的A/D轉換器。ADC0804的特點是差分模擬電壓輸入，0-5V輸入電壓范圍，無調零，內置時鐘發生器，可以外部調節參考電壓以將較小的模擬電壓跨度轉換為8位分辨率等。ADC0804引腳圖如下圖所示：

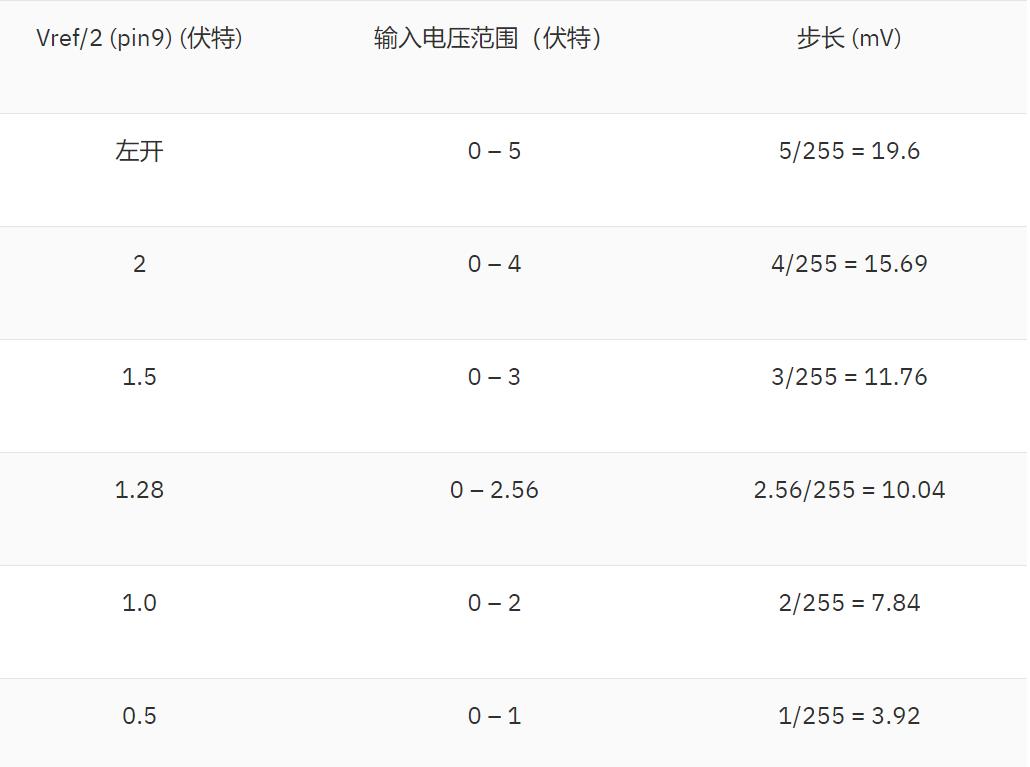

ADC0804的Vref/2（引腳9）處的電壓可以在外部進行調節，以將較小的輸入電壓跨度轉換為全8位分辨率。Vref/2(pin9)左開表示輸入電壓跨度為0-5V，步長為5/255=19.6V。查看下表，了解不同的Vref/2電壓和相應的模擬輸入電壓范圍：

轉換模擬輸入和讀取ADC0804輸出的步驟：

（1）使CS=0并向WR引腳發送一個低到高的脈沖以啟動轉換。
（2）現在繼續檢查INTR引腳。如果轉換未完成，INTR將為1，如果轉換完成，INTR將為0。
（3）如果轉換未完成(INTR=1)，則輪詢直到完成。
（4）如果轉換完成（INTR=0），則進入下一步。
（5）使CS=0并向RD引腳發送一個從高到低的脈沖以從ADC讀取數據。

二、原理圖

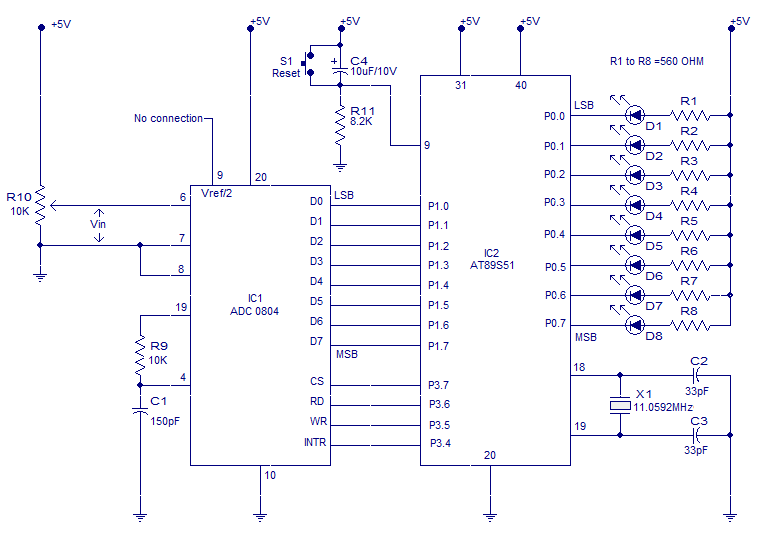

上圖顯示了ADC0804與8051的接口原理圖。電路啟動ADC以轉換給定的模擬輸入，然后接受相應的數字數據并將其顯示在連接在P0的LED陣列上。例如，如果模擬輸入電壓Vin為5V，則所有LED都會發光，以二進制表示11111111，相當于十進制的255。AT89s51是這里使用的單片機。ADC0804的數據輸出引腳（D0至D7）分別連接到端口引腳P1.0至P1.7。LEDD1至D8分別連接到端口引腳P0.0至P0.7。電阻器R1至R8是限流電阻器。簡單來說，單片機的P1是輸入端口，P0是輸出端口。ADC的控制信號（INTR、WR、RD和CS）分別在端口引腳P3.4至P3.7處可用。電阻器R9和電容器C1與ADC的內部時鐘電路相關聯。預設電阻R10形成一個分壓器，可用于將特定輸入模擬電壓施加到ADC。按鈕S1、電阻器R11和電容器C4形成去抖動復位機制。晶體X1和電容器C2、C3與單片機的時鐘電路相關。

四、程序

ORG00H
MOVP1,#11111111B
MAIN:CLRP3.7
SETBP3.6
CLRP3.5
SETBP3.5
WAIT:JBP3.4,WAIT
CLRP3.7
CLRP3.6
MOVA,P1
CPLA
MOVP0,A
SJMPMAIN
END

以上就是英銳恩單片機開發工程師分享的8051單片機如何連接ADC。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機。
