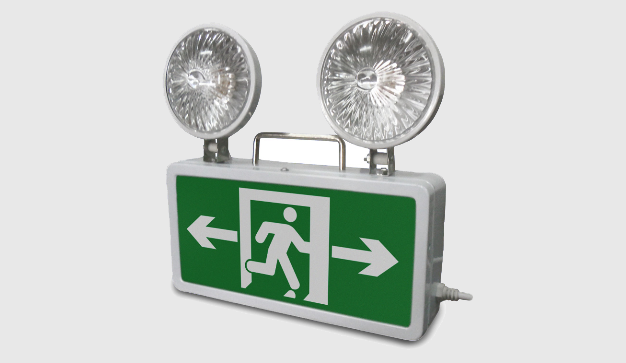

目前，具有簡單且經濟高效的LED應急燈方案有很多。在本文中，英銳恩單片機開發工程師們分享了一個超低成本應急燈方案，該方案同樣能從主電源充電，并在關閉主電源時被激活。而且，為了節約應急燈的電量，以增加時長，加入了光敏電子元件。

應急燈的原理是當電源關閉時，電路會感應到日光，并根據光亮起LED。即使電源故障，如果指示燈仍然亮著，則電路會關閉LED。這里的LDR（光敏電阻）用于感應光，該應急燈方案可以工作8個小時以上（這取決于電池容量和LED消耗的功率）。

一、自動應急燈電路原理

當有電源時，電池會通過電池充電電路充電。當電源中斷時，連接到MOSFET的白色LED會根據光照條件發光，直到電池沒電或接通市電。

當LDR（光敏電阻）點亮?xí)r，LDR的電阻非常低。結果，晶體管Q2的基極變高。結果，連接到MOSFET的白色LED熄滅。當電路處于黑暗中時，LDR的電阻非常大。晶體管的基極變低，結果晶體管Q2將白色LED切換到導通狀態。

二、自動應急燈電路圖

整個應急燈電路分為兩個部分：第一個是電池充電電路，如果市電電源關閉，它也可以用作指示電路。第二個電路是使用LED的應急燈電路。根據主電源和照明條件，應急LED會亮起或熄滅。

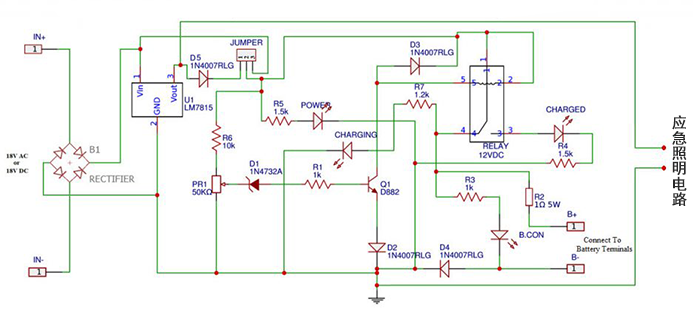

1.電池充電電路圖

2.LED應急燈電路

三、自動LED應急燈電路組件

（1）7805穩壓器；
（2）光敏電阻–2MΩ；
（3）IRF540MOSFET；
（4）BC548NPN晶體管；
（5）Pot-10KΩ；
（6）高亮度LED–3V15mA；
（7）紅色LED；
（8）10KΩ電阻器–3個；
（9）1KΩ電阻。

四、自動應急燈電路的工作原理

最初，當主電源接通時，電池充電電路將為電池充電。如果市電關閉，電池充電器電路會指示有關市電的應急燈電路，并通過電池激活應急燈電路。

值得注意的是，該方案不是立即打開LED，而是先通過LDR讀取環境照明，然后如果照明不足，則打開LED。

五、如何操作自動應急燈電路？

1.根據電路圖進行連接。
2.進行連接時，請注意交流和直流電源之間沒有公共連接。
3.將主電源連接到電路上，現在您可以觀察到LED指示燈不發光，電池將充電。
4.斷開交流電源，將電路置于黑暗中，此時LED會發光。
5.如果將電路置于燈光下，則LED熄滅。

以上就是英銳恩單片機開發工程師們分享的超低成本應急燈電路。
