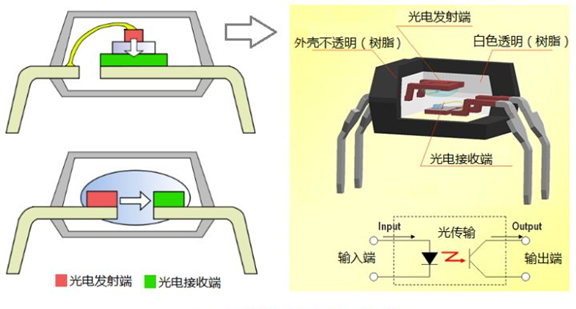

光電耦合器是一種以光為主要媒介的光電轉換元件，它能夠?qū)崿F(xiàn)由光到電、再由電到光的轉化。光電耦合器又叫光電隔離器。光電耦合器一般由三部分組成：光電發射端、光電接收端、輸出端信號放大及整形及驅動變換電路單元。

光電耦合器的原理：

輸入的電信號驅動光發射源（各種波長的LED發光二極管或激光，還有早期使用的電燈泡、霓虹燈等），使之發光，而物理空間隔離的另外一端由光探測器（光敏電阻、光芒二極管、光敏三極管等）接收而產生光電流，再經過進一步放大后輸出。這就完成了“電—>光—>電”的轉換，從而起到輸入、輸出、隔離的作用。

光電耦合器的作用：

它能夠?qū)﹄娐分械碾娦盘柈a(chǎn)生很好的隔離作用，特別是在照明的電路中，它更是能夠有效地保護電路和導線，使光信號和電信號互不干擾，各自進行工作，確保了電源和光源各自的正常有序工作，具有較好的電絕緣能力和防干擾能力。生活中常見的光電耦合器有很多種類，如光電 二極管 、三極管，光敏 電阻 、光控型晶閘管，這些都屬于很不錯的光電耦合器。

市場上的光電耦合器的種類很多，主要講高速IC輸出型光耦，型號：EN817DD及EN817DS（添加鏈接：http://www.cqsxhg.com/）。

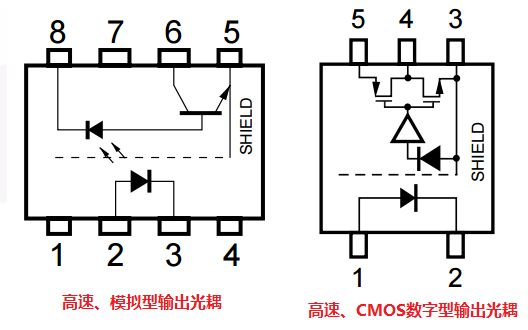

光電耦合器采用光敏二極管(Photo-Diode)作為光接收元件，同時內部帶有一個集成電路（IC）做信號放大和整形，可實現高速信號的傳輸。相比于前面晶體管輸出光耦只能提供最高幾kHz的信號傳輸，此類光耦能提供1至50Mbps速率的數據傳輸。IC輸出光電耦合器EN817DD及EN817DS是設計用于傳輸邏輯信號的通用器件。

關于光電耦合器的挑選及型號選擇：

光耦合器的選型

在設計光耦光電隔離電路時，必須正確選擇光耦合器的型號及參數，選取原則如下：

（1）根據功能的需要選擇光耦類型，比如：用于數據通信，選擇高速IC輸出型光耦；

（2）選擇單芯片集成多路光耦的器件。由于光電耦合器為信號單向傳輸器件，而電路中數據的傳輸是雙向的，結合電路設計實際要求；

（3）光耦合器的電流傳輸比（CTR）的允許范圍不小于500%。當CTR<500%時，光耦中的LED就需要較大的工作電流（>5.0 mA），才能保證信號在長線傳輸中不發生錯誤，這會增大光耦的功耗；

（4）光電耦合器的傳輸速度。光耦開關速度過慢，無法對輸入電平做出正確反應，會影響電路的正常工作；

（5）推薦采用線性光耦。其特點是CTR值能夠在一定范圍內做線性調整。設計中由于電路輸入輸出均是一種高低電平信號，故此，電路工作在非線性狀態。而在線性應用中，信號在傳輸中不失真，根據動態工作的要求，設置合適的靜態工作點，使電路工作在線性狀態

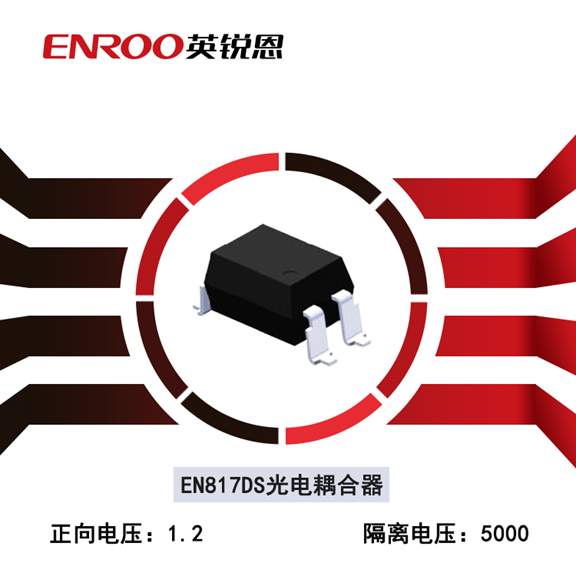

圖為英銳恩公司推出的光電耦合器——EN817DS

英銳恩引用國外的IP內核技術和臺灣晶圓，提供不一樣的“芯”方案，致敬智能電子時代。
